Správna príprava podkladu je základom každého gabionového projektu. Bez pevného a vyrovnaného základu hrozí vychýlenie konštrukcie z osi, deformácia plotu alebo postupné zrútenie celej stavby. Nech už staviate plot zo systému Praktik, Premium, gabionových sietí alebo oporný múr z gabionových košov – podklad vyžaduje rovnakú pozornosť (ak nie väčšiu) ako samotná montáž konštrukcie.

V tomto článku sa dozviete ako urobiť podklad pod každý typ gabionovej konštrukcie - Praktik, Premium, gabionové koše / siete.

Potrebujete poradiť s podkladom alebo montážou? Sme tu pre Vás Po-Pia 8:00-16:00 na tel. čísle +421 902 224 433. Prípadne nám napíšte mail a my Vám poradíme.

Podklad pod gabionový plot Praktik

Systém Praktik využíva úzke gabionové stĺpiky, na ktoré sa uchytia 2D plotové panely. Celá stabilita konštrukcie preto závisí od toho, ako dobre sú stĺpiky ukotvené. Existujú 2 spôsoby montáže stĺpikov: 1) do betónu a 2) na platničky (na existujúci betónový základ).

Variant 1 – stĺpiky do betónu

Variant 1 - spôsob A) železobetónová platňa + zabetónované stĺpiky

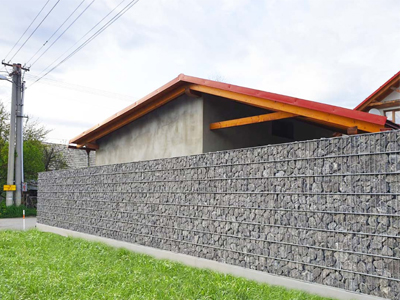

Najistejší spôsob prípravy podkladu pod gabionový plot je zabetónovanie stĺpikov do zeme + železobetónová platňa s výškou 20cm po celej dĺžke plotu.

• Ako prvé si vykopeme jamy potrebné k osadeniu a zabetónovaniu stĺpikov.
• Jamy vykopeme s rozostupom 252 cm (stred jamy). Hĺbka výkopu musí byť min. 60-80 cm, ideálne pod zamrznú hĺbku. Na dno jám môžete dať vrstvu štrku pre správnu drenáž.

• Keď máme jamy vykopané, osadíme do nich stĺpiky s rozostupom 252 cm a pristúpime k samotnej betonáži.
• Použijeme polosuchý betón (hustejší), nie riedky a to z dôvodu, aby nám v jamách stĺpiky stáli a nepadali. Stĺpiky si zrovnáme pomocou vodováhy.
• Následne jamy spojíme betónovou platňou s minimálnou šírkou 25cm a hrúbkou 10cm, ktorú vystužíme oceľou. Táto platňa nám bude tvoriť pevný základ po celej dĺžke plota.

• Pokým betón nezatvrdol, pristúpime k založeniu zadného plotového 2D panelu, čím dosiahneme presný požadovaný rozostup medzi stĺpikmi. Rovnakým postupom založíme aj predný 2D panel vďaka čomu nám vznikne konečný tvar uzavretého plotu.
• V čase tvrdnutia betónu (po osadení panelov) odporúčame zafixovať každý stĺpik pomocou drevených dosiek až do doby keď betón úplne zatvrdne.

Zvyšok postupu montáže gabionového plotu Praktik nájdete tu →

Variant 1 - spôsob B) štrkové lôžko + zabetónované stĺpiky

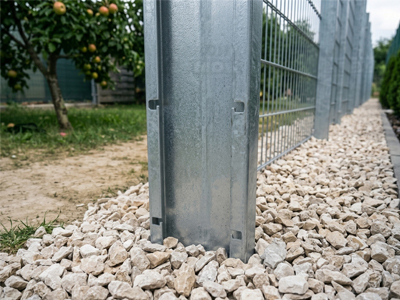

Klienti, ktorí chcú ešte viac ušetriť, volia ako podklad pod gabion zhutnené štrkové lôžko + zabetonované stĺpiky v zemi. Tento spôsob je ale najviac náchylný na prípadné odchýlky a nedokonalosti celkového vzhľadu plotu, nakoľko môže dosť k "sadnutiu" podkladu, preto je veľmi dôležité riadne zhutniť štrkové lôžko.

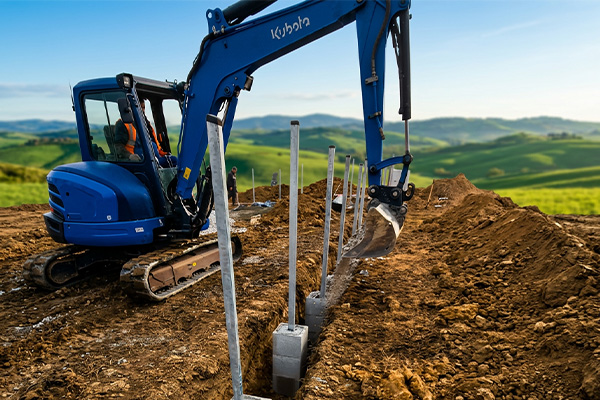

Ak chcete ušetriť čas, môžete stĺpiky do zeme zabetónovať za použitia betónových tvárnic a následne zasypať štrkom a poriadne zhutniť.

Návod na prípravu štrkového lôžka nájdete nižšie, v časti Podklad pre gabionové koše ↓

Zvyšok postupu montáže gabionového plotu Praktik nájdete tu →

Variant 2 – stĺpiky na platničke

Ak máte existujúci betónový základ použite oceľové platničky, ktorými pripevníte gabionové stĺpiky o betónový poklad. Tento variant je možné použiť aj v prípade, že si chcete montáž uľahčiť - vytvoríte klasický betónový podklad po celej dĺžke plotu s šírkou min. 25cm na ktorý následne primontujete stĺpiky za pomoci platničiek a kotiev.

• Pre výšku plotu do 140 cm postačí jedna platnička na dva spojené stĺpiky, ukotvená oceľovými kotvami (súčasť balenia).
• Pre výšku 160 cm a viac výhradne odporúčame použiť dve platničky na dva spojené stĺpiky a výhradne chemické kotvy (nie sú súčasťou balenia). Pred použitím chemických kotiev je nevyhnutné vyvŕtané diery dôkladne vyfúkať od prachu.

Zvyšok postupu montáže gabionového plotu Praktik nájdete tu →

V prípade, že máte záujem o odborný návrh Vašej gabionovej stavby (plotu / múru / múriku) alebo o poradenstvo s montážou, kontaktujte nás telefonicky →  Po-Pia 8:00-16:00 na tel. čísle +421 902 224 433.

Podklad pod gabionový plot Premium

Systém Premium sa skladá zo samostatných panelov uchytených na joklových stĺpikoch 6×4 cm. Rozostup stĺpikov je 150 cm.

Príprava terénu

Rovnako ako pri Praktiku platí, že podklad musí byť dokonale zrovnaný a zhutnený. Pod celou trasou plotu sa odporúča pripraviť súvislý železobetónový základ s hrúbkou minimálne 10 cm, do ktorého sa stĺpiky buď priamo zabetonujú, alebo ukotvujú cez platničky. Ak chcete ušetriť, môžete podklad urobiť podľa variantu 1 - spôsob B.

Variant 1 – stĺpiky do betónu

Spôsob A) železobetónová platňa + stĺpiky do betónu

1. Vykopte jamy s rozostupom 150 cm (stred od stredu), hĺbka minimálne 60–80 cm. Stĺpiky 6×4 cm musia byť v jamách správne otočené – užšia strana (4 cm) je pohľadová, širšia (6 cm) je kolmá k plotu. Toto je dôležitý detail, ktorý ovplyvňuje správnu montáž stĺpikových úchytov. Na dno jám môžete dať vrstvu štrku pre správnu drenáž.
2. Zalejte polosuchým (hustejším) betónom a nechajte zatvrdnúť. Stĺpiky musia byť zabetonované vždy aspoň o 30 cm nižšie, ako je vrchný okraj gabionového plotu – aby netrčali nad kameňom a dali sa zakryť výplňou.
3. Následne jamy spojíme betónovou platňou (šírka plotu + 5cm = šírka platne), ktorú vystužíme oceľou. Táto platňa nám bude tvoriť pevný základ po celej dĺžke plota.
4. Dôležitý detail: na každý stĺpik nasaďte plastový kryt. Ten plní v prvom rade ochrannú funkciu – zabraňuje zatekaniu dažďovej vody do dutého stĺpika, čím predchádza jeho roztrhnutiu mrazom a následnému vychýleniu plotu.

Zvyšok postupu montáže gabionového plotu Premium nájdete tu →

Spôsob B) betónové tvárnice + zabetónované stĺpiky

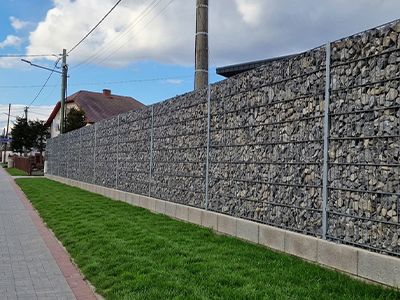

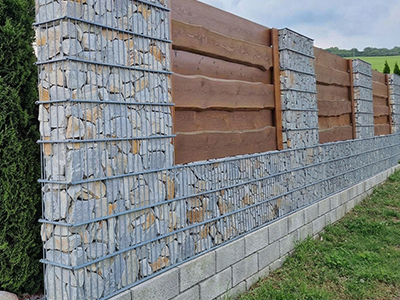

Ak chcete ušetriť, môžete použiť namiesto železobetónovej platne betónové tvárnice a stĺpiky zabetónovať.

Spôsob C) štrkové lôžko + zabetónované stĺpiky

Klienti, ktorí chcú ešte viac ušetriť, volia ako podklad pod gabion zhutnené štrkové lôžko + zabetonované stĺpiky v zemi. Tento spôsob je ale najviac náchylný na prípadné odchýlky a nedokonalosti celkového vzhľadu plotu, nakoľko môže dosť k "sadnutiu" podkladu, preto je mimoriadne dôležité poriadne zhutniť štrkové lôžko.

Ak chcete ušetriť čas, môžete stĺpiky do zeme zabetónovať za pomoci betónových tvárnic.

Návod na prípravu štrkového lôžka nájdete nižšie v časti Podklad pre gabionové koše ↓

Zvyšok postupu montáže gabionového plotu Premium nájdete tu →

Variant 2 – stĺpiky na platničke

• Pre výšku do 160 cm postačia oceľové kotvy.
• Pre výšku 180–240 cm sú nutné chemické kotvy. Rovnako ako pri gabionovom systéme Praktik – diery dôkladne vyfúkajte pred aplikáciou kotvy.

Zvyšok postupu montáže gabionového plotu Premium nájdete tu →

V prípade, že máte záujem o odborný návrh Vašej gabionovej stavby (plotu / múru / múriku) alebo o poradenstvo s montážou, kontaktujte nás telefonicky →  Po-Pia 8:00-16:00 na tel. čísle +421 902 224 433.

Podklad pod gabionové koše

Upozornenie: pred montážou oporných múrov a náročných gabionových konštrukcií vždy odporúčame skontultovať montáž aj návrh celého projektu gabionov s odborníkmi. Kontaktujte nás telefonicky →  Po-Pia 8:00-16:00 na tel. čísle +421 902 224 433.

Gabionové koše sú samonosné konštrukcie, ktoré pri pomere výšky a hrúbky menej alebo rovné (≤) ako 2 : 1 (príklad 2m výška, 1m šírka) nevyžadujú betónový základ ani stĺpiky, stačí kvalitné a poriadne zhutnené štrkové lôžko. Avšak v prípade stavby úzkeho gabionového plotu z košov, kde je pomer zvyčajne výrazne väčší (>) ako 2 : 1 (príklad 200cm výška, 50cm šírka = 4 : 1) je potrebné použiť stĺpiky a urobiť buď podklad zo štrkového lôžka + zabetónovať do zeme stĺpiky alebo ukotviť stĺpiky za pomoci platničiek a kotiev o betónový podklad.

Návod na montáž gabionových košov a užitočné info nájdete tu →

Podklad pod gabionový oporný múr / múrik ( pomer ≤ 2 : 1 )

Ak pomer výška : hrúbka nepresahuje 2 : 1 (napríklad výška 1 m, hrúbka 0,5 m), betónový základ ani stĺpiky spravidla nie sú potrebné. V takom prípade stačí kvalitne zhutnené štrkové lôžko.

Technicky správne navrhnutý gabionový oporný múr nevyžaduje betónový podklad, stačí mu kvalitné štrkové lôžko a správny návrh konštrukcie. Všetko ale záleží od konkrétneho projektu a v prípade veľkých múrov Vám vždy odporúčame poradiť sa ohľadom montáže s odborníkmi.

V prípade, že máte záujem o odborný návrh Vašej gabionovej stavby (plotu / múru / múriku) alebo o poradenstvo s montážou, kontaktujte nás telefonicky →  Po-Pia 8:00-16:00 na tel. čísle +421 902 224 433.

Ako pripravím štrkové lôžko pod gabion?

Postup v krokoch:

• Výkop: Na mieste, kde bude gabion stáť, bágrom vykopte ryhu hlbokú 30–50 cm a odstránte ornicu (čím vyšší a ťažší gabion, tým hlbší výkop - do výšky 1m stačí 30cm, nad 1m pokojne viac).
• Začistenie: Dno ryhy zbavte ostrých kameňov alebo koreňov, ktoré by mohli textíliu pretrhnúť.
• Položenie geotextílie: Na holú zem na dno ryhy rozprestrite geotextíliu (100-200). Pásy ukladajte s presahom aspoň 20–30 cm. Textíliu vytiahnite aj po bokoch ryhy nahor.
• Zasypanie štrkom: Priamo na položenú geotextíliu nasypte podkladový štrk (frakciu 0-32 mm / 16-32mm). Textília zabráni tomu, aby sa tento štrk zatlačil do mäkkej hliny pod ním.
• Zhutnenie: Štrk dôkladne zhutnite vibračnou doskou a zarovnáte do roviny.

Ak staviate oporný múr, nechajte si na zadnej strane ryhy (smerom k svahu) dostatočnú rezervu geotextílie. Po uložení gabiónových košov ju vytiahnete nahor za zadnú stenu košov, kde bude neskôr oddeľovať sypanú zeminu od kameňov v gabióne.

Podklad pod gabionový plot z gabionových košov / sietí

V tomto prípade je potrebné konštrukciu spevniť stĺpikmi. Tie buď:

• zabetónujeme do zeme a následne jamy spojíme železobetónovou platňou po celej dĺžke a šírke plotu
• zabetónujeme do zeme a následne urobíme štrkové lôžko
• stĺpiky riadne ukotvíme o betónový podklad pomocou platničiek a kotiev.

A) Betónovanie stĺpikov do zeme

1. Vykopte jamy s rozostupom 100 cm (stred od stredu), hĺbka minimálne 60–80 cm. Stĺpiky zabetónujte do zeme.
2. Zalejte polosuchým (hustejším) betónom a nechajte zatvrdnúť. Stĺpiky musia byť zabetonované vždy aspoň o 30 cm nižšie ako je vrchný okraj gabionového plotu – aby netrčali nad kameňom a dali sa zakryť výplňou.
3. Následne jamy spojíme betónovou platňou (šírka plotu+5cm = šírka platne), ktorú vystužíme oceľou. Táto platňa nám bude tvoriť pevný základ po celej dĺžke plota. Ak chcete ušetriť čas, môžete stĺpiky do zeme zabetónovať za pomoci betónových tvárnic.
4. Dôležitý detail: na každý stĺpik nasaďte plastový kryt. Ten plní v prvom rade ochrannú funkciu – zabraňuje zatekaniu dažďovej vody do dutého stĺpika, čím predchádza jeho roztrhnutiu mrazom a následnému vychýleniu plotu.

B) Montáž stĺpikov na betónový podklad + platničky

V prípade, že nechcete stĺpiky betónovať do zeme, stačí urobiť súvislý betónový podklad a naň pomocou platničiek a kotiev zafixovať pozinkované plotové stĺpiky (napríklad 6x4cm). Pri vyšších plotoch nad 160cm odporúčame používať výhradne chemické kotvy.

V prípade, že máte záujem o odborný návrh Vašej gabionovej stavby (plotu / múru / múriku) alebo o poradenstvo s montážou, kontaktujte nás telefonicky →  Po-Pia 8:00-16:00 na tel. čísle +421 902 224 433.

Užitočné odkazy:

• Montážny návod pre gabionový plot Praktik (montáž podkladu, konštrukcie, kameňa) →
• Montážny návod pre gabionový plot Premium (montáž podkladu, konštrukcie, kameňa) →
• Montážny návod pre gabionové koše (ako zložiť gabionový kôš) →
• Montážny návod pre plot z gabionových košov (od A po Z) →
• Montážny návod pre oporný gabionový múr →
• Najčastejšie chyby pri montáži gabionov (20 užitočných rád) →
• Poradenstvo - Kameň do gabionov →
• Ponuka gabionov →

Často kladené otázky

Prečo je príprava podkladu taká dôležitá? Bez pevného a vyrovnaného základu hrozí vychýlenie konštrukcie z osi, deformácia plotu alebo postupné zrútenie celej stavby. Podklad si zaslúži rovnakú pozornosť ako samotná montáž konštrukcie.

Musím vždy robiť betónový základ? Nie vždy. Gabionové koše s pomerom výška : hrúbka ≤ 2 : 1 nevyžadujú betón – stačí kvalitné štrkové lôžko. Ploty Praktik, Premium a koše s pomerom > 2 : 1 betónový základ vyžadujú. Betón je vždy najspoľahlivejším riešením z hľadiska dlhej životnosti.

Môžem stavať gabion priamo na ornici? Nie. Ornica je mäkká, nestabilná a časom „pracuje". Vždy je potrebné odkopať vrchnú vrstvu pôdy (cca 30–50 cm) a nahradiť ju zhutnením štrku alebo makadamu, prípadne vytvoriť betónový základ.

Ako hlboko musím kopať jamy pre stĺpiky? Minimálne 60–80 cm, ideálne pod úroveň zamrznutia pôdy - 80cm je istota. Na dno jám odporúčame nasypať vrstvu štrku pre správnu drenáž.

Aký betón mám použiť pri betonáži stĺpikov? Polosuchý (hustejší) betón, nie riedky. Hustejší betón zabezpečí, že stĺpiky zostanú stáť v jamách počas tvrdnutia. Stĺpiky si priebežne kontrolujte vodováhou a v prípade potreby podoprite drevenými doskami.

Aký je rozostup jám pri systéme Praktik? Jamy sa kopú s rozostupom 252 cm od stredu po stred. Tento rozostup je nevyhnutné dodržať pre správne osadenie panelov.

Ako vyzerá betónová platňa pri systéme Praktik? Jamy sa po osadení stĺpikov spoja súvislou betónovou platňou s minimálnou šírkou 25 cm a hrúbkou 20 cm, vystužená oceľou. Táto platňa tvorí pevný základ po celej dĺžke plotu.

Kedy použijem platničky namiesto betonáže stĺpikov do zeme? Platničky sú vhodné, ak máte existujúci betónový základ alebo chcete montáž zjednodušiť:

Čo robiť, kým betón tvrdne? Odporúčame zafixovať každý stĺpik pomocou drevených dosiek až do úplného zatvrdnutia betónu. Ešte pred zatvrdnutím je vhodné osadiť zadný aj predný 2D panel, čím dosiahnete presný rozostup medzi stĺpikmi.

Aký je rozostup stĺpikov pri systéme Premium? Stĺpiky sa osádzajú s rozostupom 150 cm od stredu po stred. Ide o joklové stĺpiky s rozmermi 6 × 4 cm.

Ako správne otočiť stĺpiky 6 × 4 cm? Užšia strana (4 cm) musí smerovať do smeru pohľadu (čelne k pozorovateľovi) a širšia strana (6 cm) kolmo na plot. Správna orientácia je nevyhnutná pre správne nasadenie stĺpikových úchytov panelov.

Prečo treba na stĺpiky nasadiť plastový kryt? Plastový kryt zabraňuje zatekaniu dažďovej vody do dutého stĺpika. Voda vo vnútri by pri mrazoch mohla stĺpik roztrhúť a spôsobiť vychýlenie celého plotu.

Ako hlboko musia byť stĺpiky zapustené v plote? Vždy aspoň o 30 cm nižšie, ako je vrchný okraj gabionového plotu. Tým sa zabezpečí, že nebudú trčať nad kameňom a dajú sa zakryť výplňou.

Kedy sú potrebné chemické kotvy pri systéme Premium?

Kedy gabionové koše nepotrebujú betónový základ? Ak pomer výška : hrúbka je ≤ 2 : 1 (napr. výška 1 m, hrúbka 0,5 m). Koš je vtedy samonosný a stačí kvalitne pripravené štrkové lôžko.

Ako pripravím štrkové lôžko pod gabionové koše? Odkopte ornicovú vrstvu (30–50 cm), nasypte štrk alebo makadam, dôkladne zhutnite vibračnou doskou a zarovnajte do presnej roviny.

Kedy sú pri gabionových košoch potrebné betónový základ a stĺpiky? Ak pomer výška : hrúbka je > 2 : 1 (napr. plot 180 cm vysoký a 30 cm hrubý = pomer 6 : 1).

Aký je rozostup stĺpikov pri gabionových košoch? 100 cm od stredu po stred, hĺbka jám minimálne 60–80 cm.

Stačí zabetónovať len stĺpiky bez súvislej betónovej platne a vytvoriť štrkové lôžko? Tento variant je vhodný iba pre nízke múriky a nízke ploty s pomerom vyšším ako 2:1 (do 100cm). Pri vyšších konštrukciách nie je dostačujúci a po čase hrozí deformácia gabionov. Najspoľahlivejším riešením pre ploty z gabionových košov zostáva vždy súvislý betónový základ.
